技术特点
u中高频无声板式放电技术；
u本地和远程控制模式可选；
u触控界面，简单易上手；
u布局紧凑，占用空间小
u最高浓度达280g/Nm3以上；
u气体流量范围广，适用多种场景；
u模块化设计，部件可选装；
u高纯陶瓷介质，满足半导体洁净要求；
u宽电压供电设计，低功耗，满足多种供电需求;
主要列表配置
NO. | 名称 | 代码 | 数量 | 配置 |
1 | 高压模块 | HVM | 1 | 标配 |
2 | 臭氧放电室 | CELL | 1 | 标配 |
3 | 系统控制模块 | SCM | 1 | 标配 |
4 | 气体压力传感器 | GPS | 1 | 标配 |
5 | 散热风扇 | FAN | 3 | 标配 |
6 | 温度传感器 | NTC | 4 | 标配 |
7 | DC电源模块 | DCM | 1 | 标配 |
8 | 臭氧破坏器 | OD | 1 | 选配 |
9 | 臭氧气体分析仪 | OGM | 1 | 选配 |

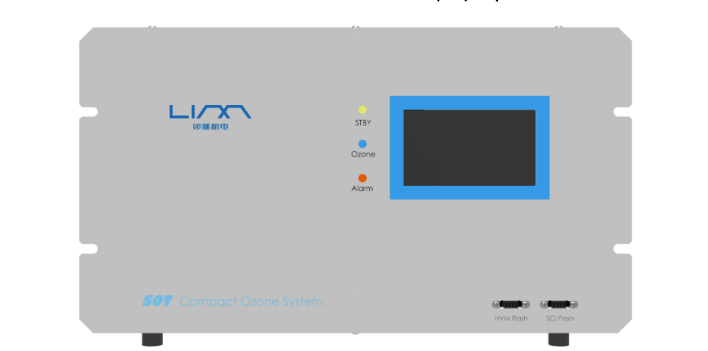

型号 | GP-2515AC |
性能配置 | 放 电 室：1 cell 臭氧产量：15g/H 最高浓度：＞250g/m3 冷却方式：空气冷却 |
流量压力 | 进气压力：≤30psig，流量范围：100-5000sccm |
工作背压 | 5-25psig，最佳压力：10-20psig |
系统控制 | 正面触控人机界面，远程/本地运行，开环/闭环（需选配外接浓度计）模式 |
浓度控制 | 开环功率控制，闭环浓度控制（需选配外接浓度计） |
远程控制 | Remote I/O, 模拟量0-5V，0-10V可选 |
远程通讯 | RS485，Modbus TCP通讯可选（出厂前选择，默认485） |
通讯接口 | DB9 Connector(RS485)，RJ45 Connector(ModbusTCP) |
供电电源 | 220V，1ph，50/60Hz, Max220W 空开：3A，接口：3pin航插 |
控制接口 | DB9 Connector(远程控制接口) |
管路接口 | 氧气/臭氧接口：1/4" MVCR |
外形尺寸 | W*D*H: 403*415*212mm（不含背部接头、垫脚） |
工作环境 | 环境温度5-35℃（温度越高臭氧浓度越低）室内使用，湿度60%以下 |
安全保护 | 电源过压过流保护，气体压力超压报警，放电室超温报警，散热风扇故障报警保护 |
系统配置 | 电源与放电室温度传感器，系统控制模块，放电室温度传感器，电源温度传感器，散热风扇，滤波器，空开 等 |
